外转子异步电动机
一、概述
整体式外转子异步电动机是本公司独立开发的风机电动机产品之一，电动机为鼠笼型外转子结构，Ｆ级绝缘，防护等级ＩＰ54、ＩＰ44，端盖法兰安装。额定功率：0.1～3.7KW，2、4、6、8极致；电压等级：三相380V、230/400V、400/690V，单相220V、230V；频率 50HZ。电机通过法兰端盖安装，风机风叶安装在旋转的安装法兰上，使应用范围进一步扩大到屋顶风机、轴流风机、螺旋式风机、离心式风机等。
二、特点
1、结构紧凑，体积小；
  电机通过法兰端盖安装，风机风叶安装在旋转的安装法兰上，使整体结构更加紧凑，特别是轴向尺寸大幅度减小。
2、调速范围广，起动平滑，起动电流低；
  特殊的鼠笼转子结构及一次压铸成型工艺，确保电机起动平滑，起动电流低且调速范围广，调速平滑。
3、噪声低，振动小
  采用德国先进的规范及制造技术，主要零部件加工精度高，运行平稳，噪声低，振动小。
4、运行可靠性高
  采用F级绝缘结构，在电机绕组端部装有高灵敏度热保护器，确保电机绕组不被烧毁。
5、效率高
  选用高品质电磁材料及特殊的电磁结构设计，确保电机具有较高的运行效率。
三、电机性能
 1、电机使用工作条件
  a、海拔不超过1000m；
  b、周围空气温度不大于40℃；
  c、工作环境不应有酸性、碱性或其他对绝缘有腐蚀作用的气体；
  d、电机为S1连续工作制。
 2、电动机标准额定电压三相为380V，单相220V，也可按用户要求进行特殊电压、频率、转速、扭矩、结构等设计制造。
 3、电机接线为电缆引出。

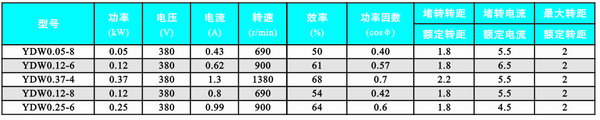

参数：

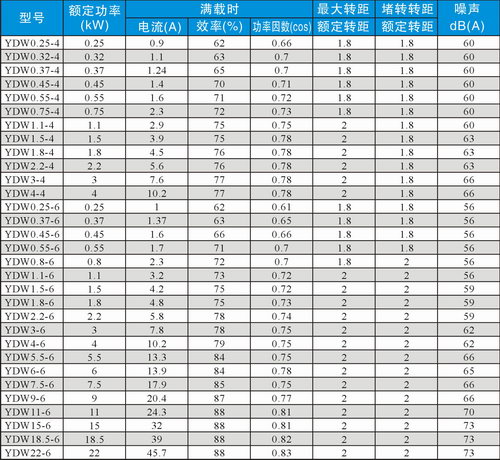

YDW双轴伸外转子异步电动机
产品简介：

YDW双轴伸外转子异步电动机是我厂最新研制的节能产品，它采用有关的国际标准和国家标准，防护等级IP44、IP54B级绝缘，冷却方式基本同于 ICO141。YDW系列电动机具有外转子的结构，噪声低，振动小，节能（平均每单位风量可降低能耗7～12%），并可降压无级调速。

YDW系列电动机可与双进风离心式风机配套，广泛用于医院、宾馆、机场、科研单位及净化车间等对噪声有一定要求的地方。YDW得系列电动机是通风机、空调机、净化除尘设备、屋顶通风设备等机构的理想配套电动机。

使用条件

在下列条件下，ＹＤＷ系列电动机运转可靠环境温度不超过40℃，海拔不超过1000米频率50赫芝，电压380伏。根据订货可生产其他电压等级。

工作方式：ＳＩ（连续）。

安装型式：卧装式（Ｂ3）吊装式（Ｖ3）

医院、宾馆、机场、科研单位及净化车间等对噪声有一定要求的地方。YDW得系列电动机是通风机、空调机、净化除尘设备、屋顶通风设备等机构的理想配套电动机。

使用条件

在下列条件下，ＹＤＷ系列电动机运转可靠环境温度不超过40℃，海拔不超过1000米频率50赫芝，电压380伏。根据订货可生产其他电压等级。

工作方式：ＳＩ（连续）。

安装型式：卧装式（Ｂ3）吊装式（Ｖ3）
